Solarzelle TÜV Kids - Digitale Bauanleitung

Das Stromprüfgerät könnt ihr erweitern. Die Solarzelle ermöglicht es euch, mit Sonnenlicht erzeugten Strom zu nutzen.

Vorbereitung

Überprüfe dein Material auf Vollständigkeit: 1 Halbes Holzbrettchen, 1 Papierschablone, 1 Solarzelle, 4 Reißnägel, 2 Büroklammern.
Du benötigst folgendes Werkzeug und Hilfsmittel für das Bauen der Solarzelle: Schere, Klebstoff, Hammer, (Abisolierer).

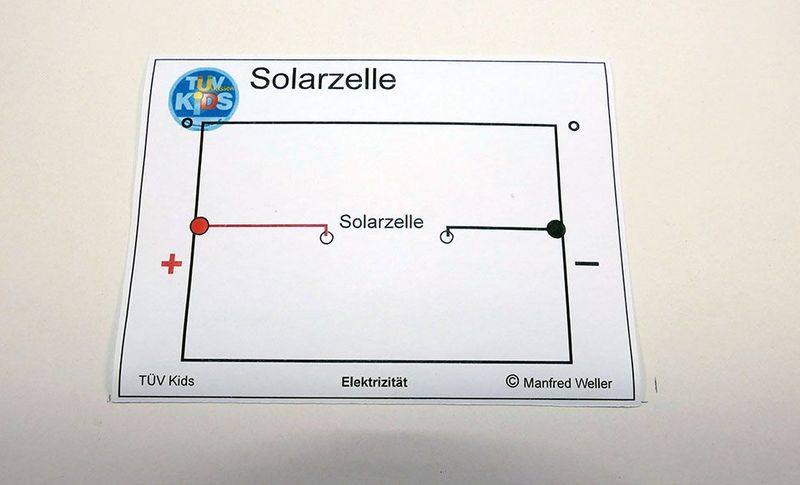

Beklebe das Brettchen mit der Schablone.

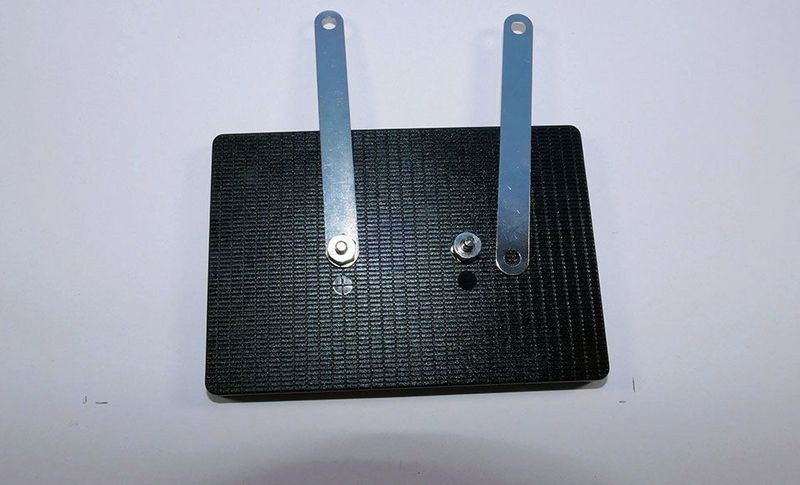

Befestige beide Halterungen auf der Rückseite der Solarzelle. richte sie dabei nach oben aus.

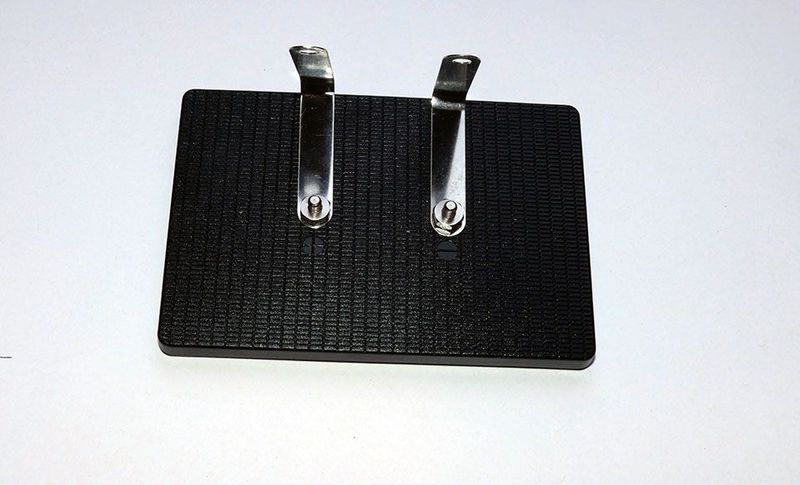

Biege nun die Halterungen ab der Kante der Solarzelle im gleichen Winkel nach oben.

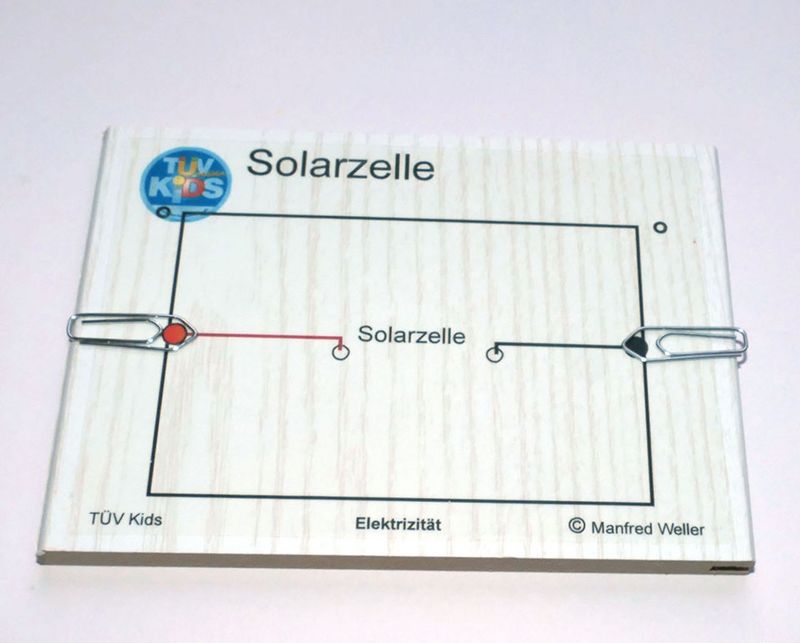

Nimm nun das Brettchen und lege links und rechts die beiden Büroklammern darauf.

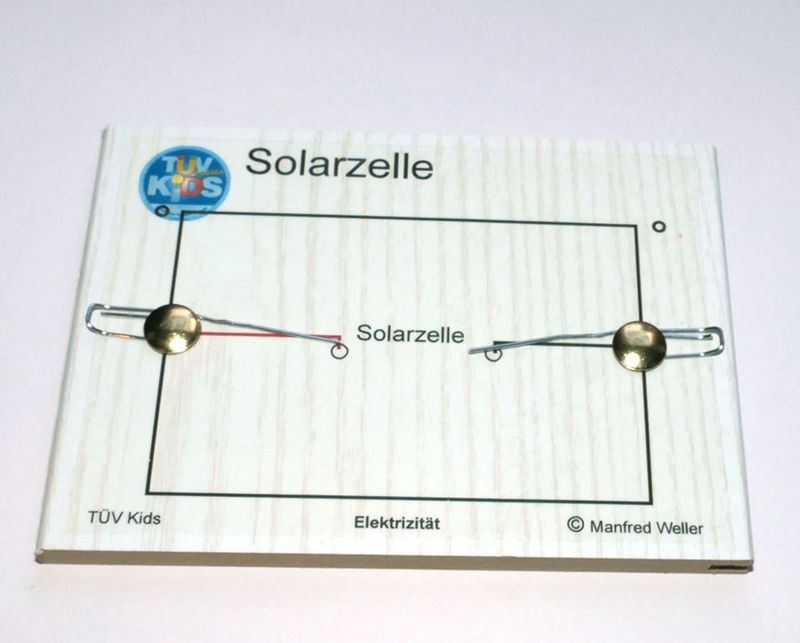

Biege den oberen Bogen der Büroklammer auf und lege ihn sie, dass er die Punkte in der Mitte berührt. Befestige die Büroklammern mit jeweils einem Reißnagel und hämmere ihn fest.

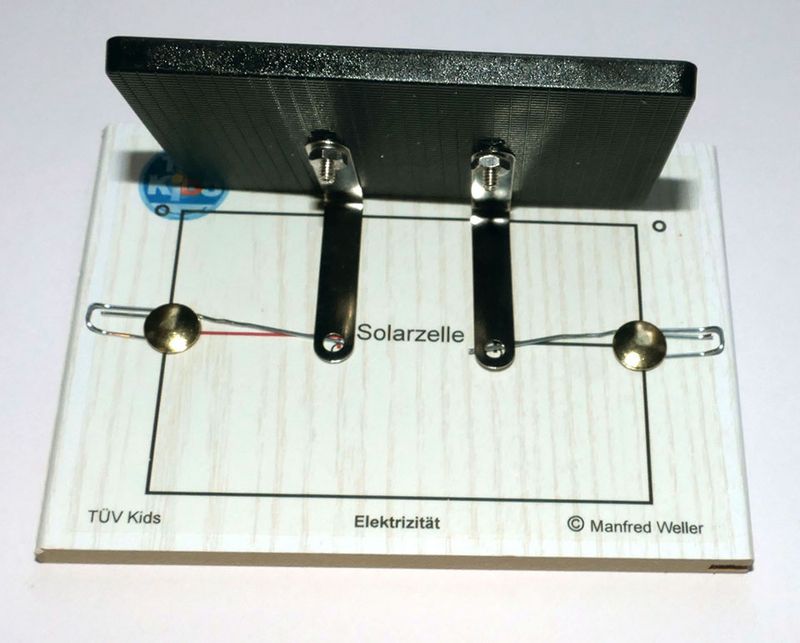

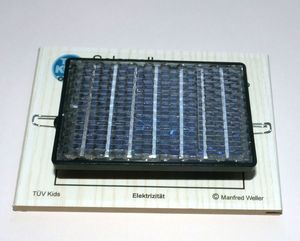

Stelle nun vorsichtig die Solarzelle so auf das Brettchen, dass die Enden der Halterungen mit ihrem Loch genau über der Markierung mit dem Looch auf dem Brettchen stehen.

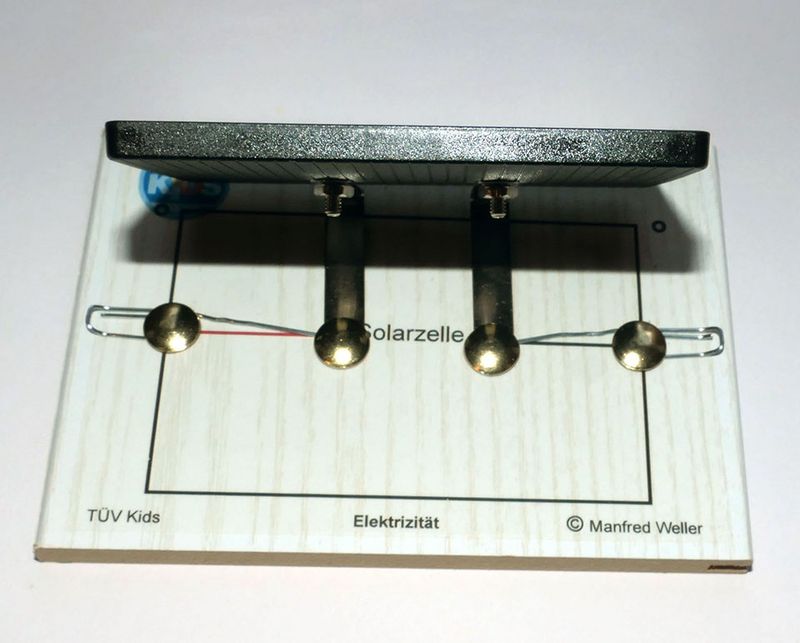

Befestige nun die Solarzelle auf dem Brettchen, indem Du die Halterung mit Reißnägeln auf dem Brettchen festhämmerst. Achte dabei darauf, dass die Büroklammern fest unten den Haltrungen klemmen.

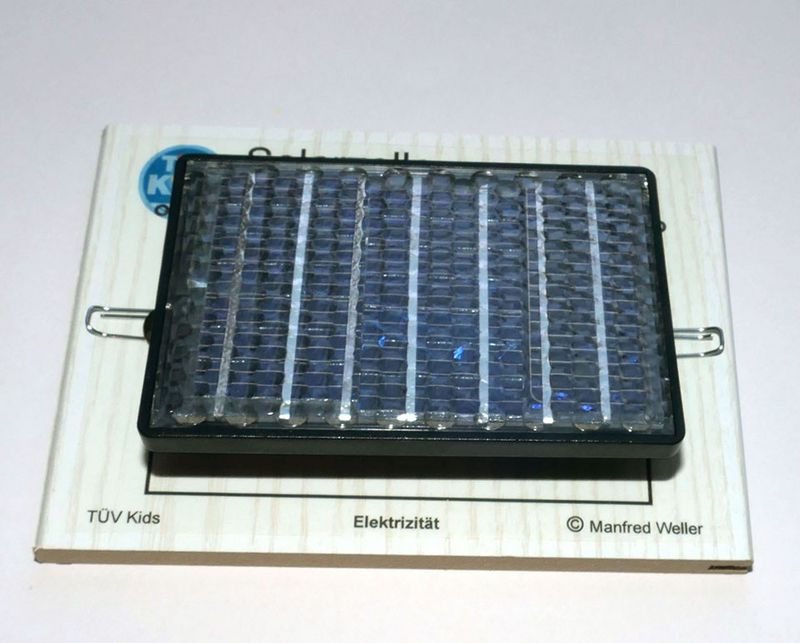

Je nach Sonneneinstrahlung kannst Du die Solarzelle ausrichten. Dabei musst du nur den Winkel der Halterung ändern.

Hilfe - meine LED leuchtet nicht

Wenn deine LED nicht leuchtet, keine Panik. Es bedeutet, dass der Stromkreis nicht geschlossen ist. Lass uns herausfinden, was der Grund dafür ist. Beim Bauen gibt es einige Fehlerquellen, die du der Reihe nach durchgehen kannst. Danach leuchtet die LED mit ziemlicher Sicherheit. Bei der Solarzelle kannst du eigentlich nicht viele Fehler machen. Wir haben aber dennoch einige aufgelistet...

Hast du den Stromkreis richtig angeschlossen?

Nur wenn du die LED richtig mit deinem Stromprüfgerät zusammengeschlossen hast und der Schalter aus den Büroklammern geschlossen ist, kann die LED leuchten. Durch die Verbindung mit den Kabeln ist das etwas schwieriger geworden. Du hast das richtigt gemacht und die LED leuchtet trotzdem nicht? Weiter zur nächsten möglichen Erklärung.

Kontakte berühren sich nicht?

Vielleicht liegt der Fehler auch bei den Kontakten: Eventuell berühren sich einige Bauteile nicht.

Teste ob sich die Reißnägel und die Büroklammern sich richtig berühren.

Haben wir damit den Fehler gefunden? Wenn nicht, weiter zur nächsten Fehlerquelle.

Ist die LED fehlerhaft?

Überprüfe noch einmal die LED. Vielleicht ist sie mittlerweile kaputt gegangen?

Es ist nicht die LED, dann vielleicht ein anderes fehlerhaftes Bauteil.

Ist die Batterie leer?

Wenn dein Stromprüfgerät schon funktioniert hat und dann plötzlich nicht mehr funktioniert, ist vielleicht die Batterie leer. Dann brauchst du eine neue Batterie. Damit deine Batterie möglichst lange hält, solltest du die Schalter immer öffnen, wenn du nicht mehr mit deinem Stromprüfgerät experimentierst.

Du hast alle Fehlerquellen ausgeschlossen, aber deine Solarzelle erzeugt keinen elektrischen Strom

Dann hast du vielleicht eine Fehlerquelle entdeckt, die wir selbst noch gar nicht kennen. Schreib uns eine Nachricht und wir melden uns schnellstmöglich bei dir. Zusammen finden wir sicher eine Lösung.
